29 Nisan 2017 Cumartesi

Astroloji-Meslek İlişkisi



   Bu yazımda Astroloji-Meslek özelliği açısından kendi özelliklerimi paylaşacağım. Astroloji ve kişisel gelişime,  İletişim uzmanı değerli dostum "Hande Akın", Reklam ve kitap yazarı "Fidan Terzioğlu" ve seminerlerini dinlediğim diğer değerli birçok hocamdan sonra takip etmeye başladım.
  Hayatta karşılaştığımız insanlar aslında bizim aynamızdır. Bu kişiler, aslında bizde olan eksik özelliklerimizi bize sunmaktadır. Hayatta başarılı olmak için önce kendimizi iyi tanımamız gerekmektedir. Kendimizi iyi tanımadığımız sürece hayatımızda bir şeyler hep eksik olarak devam eder.
   Secret.cv'nin Astroloji-kariyer uyumu üzerine uygulaması ilgimi çekti. Kendi özelliklerimi bildiğim için sitemde paylaşmak istedim. Kişisel ve kariyer özelliklerimin %80'nini başarı ile tespit etti.

Burç Özelliklerine Göre Ben:
ANA ETKİ : OğlakBASKIN ETKİ : YayGÖLGE ETKİ : İkizler

YÜKSEK BAŞARI GÖSTEREBİLECEĞİM MESLEK GRUPLARI
Kısa Film, Reklam Yapımcısı ve Yönetmeni
Eğlence, bilgilendirme ya da yol gösterme amaçlı televizyon ve radyo programları ile klip ya da filmlerin yapımcılığını üstlenir ya da yönetirler. Senaryonun yorumlanması, katılımcı seçimleri, set dizaynı, ses, özel efektler ve koreografi gibi faaliyetlerden sorumludurlar.
Genel Müdür/Şirket, Firma Sahibi
Yönetim kurulu ya da benzer bir organın belirlediği yönergeler doğrultusunda politika belirleyerek şirketleri ya da kamu veya özel sektör kuruluşlarını yönetirler. En üst yönetim kademesinde işletme faaliyetlerini planlar, yönetir veya koordine ederler.

     Burç Özelliklerim:
GÜNEŞ BURCUM (ANA BURÇ ETKİNİZ): Oğlak
Oğlaklar zirveye tırmanmak için ne gerekiyorsa yapmak isterler ve tutkularını geliştirmek, rahatlığa ulaşmak için iki ayaklarının üzerinde durmak isterler. Sade, düzenli, sistemli, geleneksel, sorumluluk sahibi, dürüst, üretken, sabırlı, pratik, sözünü geçiren, disiplinli, ciddi ve sonuç odaklı kimselerdir. Olumsuz yönleri; endişeli, kötümser, şüpheci, kötülüğe kötülükle karşılık veren, hoşgörüsüz, inatçı kimselere dönüşmeleri halinde doğabilir. Organizasyon yeteneği, güvenilirlik ve azim gerektiren iş yaşantısından büyük haz alırlar. Hata yapmaktan çekinirler. Sakin görünüşleri onları zamanının çoğunu yalnız geçiren biri gibi gösterir. Çevrelerindeki dünyanın zararlı etkilerinden kendilerini sakınmak için etraflarına koruyucu bir duvar örerler. Hiçbir şey tasarladıkları ya da arzu ettikleri şekilde yürümez. Vazifelerini ve sorumluluklarını hızla yerine getirerek kendilerini sağlama alırlar. İş onlar için çok önemlidir ve asla onu hafife almazlar. Birçok Oğlak kendini gösterme azmine sahiptir ve bu onların başarısı önünde bir engel teşkil eder. Tüm dünyanın gözü önünde iyi görünmek isterler. Oğlaklar her hareketlerini ve ileride gerçekleşecek bir hadiseyle ilgili tüm aşamalarda karşılaşabilecekleri sorunlara verecekleri ağırlığı önceden planlamaktan hoşlanırlar. Özellikle kriz durumlarında güvenilirdirler. Sorulduğu zaman güvenilir, pratik tavsiyeler verirler. Kurallara uyarlar, Saldırgan değildirler ve sadece saldırıldığında savunma mekanizması olarak düşmanlık gösterirler. Zaman zaman Oğlaklar incinecek derecede hassas olabilirler ve kimse onları anlamadığında kendilerini yapayalnız hissederler. Hayata olumsuz bakan bir Oğlak her hata için bir ceza olduğunu düşünür. Oğlaklar insanlara ihtiyaç duyarlar fakat incinme, korku ve saklanma güdülerinden ötürü kendilerini insanlardan soyutlamaya meyillidirler. Yakın arkadaşlarına ve çevrelerine sadıktırlar ve özen gösterirler. Saygı ve onay görme onlar için çok önemlidir. Cesaretlendirmek ve övgü bir Oğlağı motive etmek için çok gereklidir. Maddiyattan uzak kalma korkusu zorunlu olarak bir Oğlak için düzeyli bir gelire sahip olmayı gerekli kılar. Yaşama dair hedeflerini hemen köşeyi dönmekten ya da ani bir çıkıştan ziyade durağan bir süreçte gerçekleştirirler. Kuvvetli bir özdisipline sahiptirler ve akla yatkın olsa bile hiçbir şey onları yollarından çeviremez. Hedeflerine ulaşmak birçok zevkten feragat ederler. Sıkı çalışmak onları dinç tutar. Oğlaklar tutumludurlar ve bir şeyleri toplamaktan hoşlanırlar. Boş konuşmakla zaman kaybetmezler. Sadece söyleyecek bir şeyleri olduğunda konuşurlar. Yaratıcı olabilirler fakat zaman zaman özgüven eksikliklerinin ve şüpheciliklerinin üstesinden gelmeyi öğrenmelidirler. Yeteneklerine dair kötümser bir yaklaşım onları köreltebilir. Kendilerine inanmayı ve iyimser olmayı öğrenmeliler. Gerçekten isterlerse tırmanamayacakları dağ yoktur. Çok sabırlıdırlar; bu iyi bir şeydir çünkü birçok planları gecikmeler, başarısızlıklar ve engellerle karşılaşır. Bu onlara maddi hedeflere nazaran manevi hedeflere ulaşmanın daha yararlı olduğunu öğretir. Onlar için iş, ruhsal bir tedavi gibidir ve muhtemelen aşırı çalışma dışındaki kendilerini dayanıksızlaştıran, güçlerini alan her faaliyete karşı bir ilaç görevi görür. Bir Oğlak için gevşemek gerçekten zordur. Boş zamanlarında bile meşgul olmaktan çok mutludurlar. Oğlaklar düşünceli ve bastırılmış kimselerdir. Bazı diğer burçlardaki gibi biraz kişisel çekicilik eksikliği yine de onları nazik, sevecen ve içten kılar. Kendi çektikleri acılar başkalarınınkini anlamada onlara yardımcı olur. Aşk hayatında, Oğlaklar herhangi biri kadar romantik ve duygusaldırlar ve çoğunlukla duygularını ifade etmekte kendilerini çekingen hissederler. Eşinin hayat tarzının ve karakterinin kendilerininkiyle örtüştüğünü gördükten sonra ona tam bir bağlılık gösterirler. Bir kez evlenince nadiren boşanırlar çünkü herhangi bir durumun üstesinden çok çabalayarak gelindiği inancındadırlar.


YÜKSELEN BURCUM(BASKIN BURÇ ETKİNİZ): Yay

Yay olan kişiler idealist, hevesli, coşkulu, dindar ya da agnostik, uzak yerlere, kültürlere veya düşüncelere meraklı, fiziksel olarak aktif, risk alan, sosyal, canlı, dışa dönük, felsefi, belki dogmatik, hep daha iyisini arayan ve sürekli hareket halinde olan insanlardır. Yay burcu, Centaur, yani yarı insan, yarı hayvandır. Büyük hedefleriniz var ancak bununla beraber dizginleyemediğiniz arzularınız da var. Yıldızlara ulaşmaya da çalışabilirsiniz, materyal varoluşun karanlık derinliklerine de. Hayvanları, dışarı çıkmayı, sporu, macerayı ve seyahati seversiniz. Konsantrasyon eksikliğiniz olabilir. Birçok tanıdığınız olabilir ancak sadece birkaç arkadaşınız vardır. Derin ilişkiler yerine gündelik olanları tercih edersiniz. Çok acelecisiniz ve sürekli hareket halindesiniz. Her zaman daha iyisini arıyorsunuz. Nerede ve etrafınızda neler olduğunu görmek için yavaşlamıyorsunuz. Konuşkansınız ve lafı dolandırmıyorsunuz. Açıksözlülüğünüz yüzünden idareci ve diplomatik olma eksikliği yaşıyor olabilirsiniz. Düşünceler sizin için çok önemli.Genellikle resmin bütünüyle çalışmaktan hoşlanıyorsunuz. Küçük detaylardan hoşlanmıyorsunuz. Çok yükseğe çıkabilir ya da çok derinlere inebilirsiniz. Hangisini seçeceksiniz? Öğrenmeniz gereken spiritüel ders: Sınırlı olma, kısıtlama (ve ertelemeyi bırakma). Jüpiter, Yay burcunu yönetir ve haritanızda önemli bir yere sahiptir.

21 Nisan 2017 Cuma

SAP CRM-1



SAP CRM-1


    Merhabalar, bu yazımda MBA yüksek lisansında almış olduğum reklam ve pazarlama derslerinden öğrendiklerim ve aynı zamanda dijital dünyanın son yıllarda öneminin artmaya başlaması ile ilgi alanım olan SAP-CRM ile ilgili bildiklerimi paylaşmaya çalışacağım.
  Yazılarıma katkı sağlarsanız memnun olurum. Birlikten kuvvet doğar atasözünü her daim iş ve hayat yaşamında önem veririm.

CRM Nedir?

   CRM " Müşteri ilişkileri Yöntemi" anlamına gelmektedir. Müşteri ilişkilerini organize bir yol ile yönetmeye yardımcı olan bir dizi metotlar ve araçlara sahiptir.
   Günümüzdeki rekabet gücü yüksek olan iş çevresinde tüm şirketlerin odak noktası, en değerli varlıkları olan müşteriler üzerinde yoğunlaşmaktır. Böylece şirketler, müşterilerinin gereksinimlerini karşılayabilecek kullanıcı dostu, kolaylıkla uyarlanabilir, tamamen entegre edilebilir ve esnek bir şekilde uygulanabilen uygun bir yazılım çözümünü her daim talep etmektedirler.
   Müşteri ilişkileri yönetimi, müşteri etkileşimlerini optimize etmek için kullanılan bir iş stratejisidir. Sistem, müşterilerin ihtiyaçlarını ve gereksinimlerini anlamamıza olanak sağlamaktadır.

SAP CRM Modülü nedir ve neden kullanılmaktadır?

  SAP CRM, SAP tarafından sağlanan ve pek çok iş süreci için kullanılan CRM aracıdır. SAP CRM, SAP iş paketinin bir parçasıdır. SAP CRM'de özelleştirilmiş iş süreçleri diğer SAP modülleri ve SAP dışı olan sistemler ile uygulanabilmektedir. Aynı zamanda CRM stratejilerine erişimde yardımcı olmaktadır.
  SAP CRM, bir firmanın müşterileri ile bağlı kalmasına yardımcı olmaktadır. Bu yol ile firma, müşterilerinin esas gereksinimi olan hizmet ve ürün tiplerindeki müşteri beklentilerini karşılayabilmektedir.
   SAP CRM ayrıca şirketinizle bağlantı kuran müşteri ile ilgili, bağlantı kurduğu kanaldan bağımsız olarak düzenli ve gerçek bilgiler alınmasına olanak sağlamaktadır. Buna "Single face to customer" denilmektedir.

SAP CRM'e Genel Bakış:

   SAP'nin "SAP İş Paketi", esnek ve açık destek uygulamaları, veritabanları, donanım platformlarıyla çözümler sunmaktadır.
   SAP çözümlerinden "SAP İş Paketi'nin" unsurları şunlardır:

1) SAP CRM - Müşteri İlişkileri Yönetimi
2) SAP PLM - Ürün Yaşam Döngüsü Yönetimi
3) SAP SCM - Tedarik Zinciri Yönetimi
4) SAP SRM - Tedarikçi İlişkileri Yönetimi
5) SAP ERP - Kaynak Planlama Yönetimi dir.


 SAP İş Paketi, SAP NetWeaver'a bağlıdır. NetWeaver, SAP uygulamaları için geliştirme, yürütme ortamı sağlar ve özel geliştirmeler için diğer uygulamalar ve sistemler ile entegrasyon içerisindedir.
Sistemin yapısı aşağıdaki gibidir.


















16 Nisan 2017 Pazar

Bulmaca Sözlüğü




                  BULMACA SÖZLÜĞÜ


   Bu dosyada, çözmüş olduğum bulmacalardaki kelimelerin anlamlarını siz değerli okurlarım ile paylaşmaya çalışacağım.
  İş hayatında iletişimin rolü son derece önemlidir. Bunun için bol bol kitap okumak, sanatsal ve kültürel aktivitelere katılmak ve bulmaca çözmek gerektiğine inanmaktayım.
  Fırsat buldukça kelimeleri alfabetik olarak paylaşmaya çalışacağım.

  Sürçi Lisan Ettiysem Affola.
  Saygılar
  Mustafa Güven


A:

1) Adet: Tane
2) Anadolu Ajansı: AA
3) Ağzın Tavanı: Damak
4) Ayak Direme: İnat







B:

1) Buğdayın Kılçıklı Başı: Başak
2) Bağışlama : Af
3) Bir Mevsim :  Yaz





C:

1) Çok Şişmanlık: Obezite



D:

1) Dilsiz: Lal
2) Dalkavuk(Halk Ağzı) : Yalaka



E:

1) Eksiksiz: Tam



F:

1) (Fizik) Artı uç: Anot



G:

1) Gizli kopluluk: Komita
2) Göz: Ayn
3) Gösterişli Ev: Konak




H:

1) Horozda deri uzantısı: İbik
2) (hayvan) körelmiş tırnağı: Bakanak



I,İ:

1) Işık veren Alet: Lamba
2) İncirden sızan sıvı: Bal


J:



K:

1) Kripton Simgesi:  KR


L:

M:


N:

1) Niyobyum Simgesi: NB


O.Ö:

1) Ölme, yok olma: Helak



P:

1) Para Yatırılan Yer:  Banka


R:

1) Reçine(Halk ağzı): Akma


S,Ş:


T:

1) Tarihi Kalıntı: Sit
2) Temel, esas: Baz


U,Ü:

1) Uyarı: İkaz
2) Uzay: Feza



V:


Y:


Z:
















1 Nisan 2017 Cumartesi

Elektrik Panoları- Genel Kontrol Listesi






   Bu yazımda MCC, LSP, SUB-DB, DDC, MDP, HÜCRE v.b panolarının testinde bakılması gerekli olan adımları liste halinde belirteceğim.
  Listedeki bazı maddeler, her pano için geçerli değildir. Örneğin LSP panosunda fan koymaya gerek yoktur, LSP panosunda rakor boşlukları bulunmaz v.b.


Pano ile ilgili genel ön kontrol aşamasında:

  * Tüm ekipmanların proje çizimine göre uygunluğu kontrol edilir.
  * Tüm ekipman etiketleri güncel tek hat ile karşılaştırılarak kontrol edilir.
  * Pano içinin kir, toz v.b maddelerden arındırıldığı kontrol edilir.
  * Pano-duvar arası ( Kolon, kiriş v.b) arasındaki mesefenin uygulama projesine uygun olup olmadığı kontrol edilir.
  * Çıkış kabloları için gerekli montaj mesafesinin bırakıldığı kontrol edilir.
  * Panonun yere sabitlenip teraziye alındığı kontrol edilir.
  * Pano sacında hasar, darbe v.s olup olmadığı kontrol edilir.
  * Panoda bulunan kapı, kilit, menteşe v.b'nin düzgün çalışıp çalışmadığı kontrol edilir. Kapı anahtalarının olması gerekmektedir.
  * Pano'nun modeline göre, hava filtrelerinin takılıp takılmadığı kontrol edilerek, filtrelerin temizliği kontrol edilir.
  * Pano fanlarının çalışmaları kontrol edilir.
  * Pano içi civata, somun, vida v.b nin imalatçı tavsiyelerine göre torklandığı kontrol edilerek, gevşek bağlantı olup
 olmadığı kontrol edilir. Torklanan ekipmanların boya ile işaretlendiği kontrol edilir. ( Baralı panolar için geçerlidir)
  * İletkenler arası açıklıklar kontrol edilir. ( Fazlar arası mesafe 19mm, faz-nötr arası 16mm ve nötr-toprak arası 10mm olmalıdır.)
  * İletkenler arası açıklık, olması gerekenden kısa ise, iletkenler arasına izalatör yerleştirilir.
  * Pano fabrika test raporları kontrol edilir.
  * Tehlike sembolü, işletme bakı talimatı ve pano tek hat şemasının olması gerekmektedir.

   Koruma Elemanları:

 * Koruma elemanlarının ayar sahaları kontrol edilir, uygulama çizimlerine göre ayarlar yapılır.
 * Tüm şalter pozisyonlarının, uygulama çizimlerine göre olup olmadıkları kontrol edilir.
 * Ana sigorta, ACB, MCB, MCCB, RCB ve Pako şalter v.b cihazların düzgün çalıştıkları kontrol edilir.
  En az 3 defa ON / OFF yapılarak kontrol edilir.
 * Eğer Açık tip şalter var ise, manuel kurma kollu olması halinde, imalatçı işletme bakım kılavuzuna göre şalter ON/ OFF yapılır.
 * Tüm şalterlerin, trip anahtarlarının çalışıp çalışmadıkları kontrol edilir.
 * Tüm ekipman bağlantılarının, üretici firmanın önerdiği değerlerde torklandığı kontrol edilir. Torklanan eipmanların
 boya ile işaretlendiği kontrol edilir.
 * ATS sistemi var ise, ATS kontrolör ayarlarının yapılıp yapılmadığı, şalteri manuel ve otomatik konumlarda deneyerek test yapılır.
 ( MCC panolarda bu sistem bulunmaktadır. )

  Sinyal ve Etiketleme:

 * Bütün sinyal lambalarının uygun şekilde çalıştığı kontrol edilir.
 * Tüm sinyal lambalarının, fonksiyonlarını gösterir şekilde etiketlendiği kontrol edilir.
 * Tüm tablo etiketlerinin, şartnameye göre yapıldığı kontrol edilir.
 * Pano içindeki tüm sigorta, şalter, klemens v.b elemanlarının etiketlemeleri kontrol edilir.
 * Tüm yedek ekipmanların amperaj, kademe v.b değerlerine göre etiketlendiği kontrol edilir.
 * Yedek güç: Pano içi ekipmanlarının yedek güç üzerinden enerjinebileceğini bildiren tehlike işareti ve notunun
 olduğu kontrol edilir.
 * Pano içi tüm aksesuarlar için kalıcı etiketleme yapıldığı kontrol edilir.


Kablo Bağlantıları ve İletkenler:

 * Kablo dönüş yarıçaplarının imalatçı müsaade edilen dönüş yarıçapına uygunluğu kontrol edilir.
 * Kablo zırhları/ ekranlarının düzgün şekilde kesildiği ve bağlandığı kontrol edilir.
 * Panoya bağlanan tüm kablolar ve iletkenlerin düzgün şekilde terminal ve koruma elemanlarına bağlandıkları,
 kabloların bağlantı noktalarında vidalarının uygun şekilde sıkıldığı kontrol edilir.
 * Kablolarda fiziksel bir hasar olmadığı, kablolarda bir yıpranma veya ısınma belirtisi olup olmadığı kontrol edilir.
 * Kablo ağırlıklarının pano içi montaj profilleri veya rakorlara taşıtıldığı kontrol edilir.
 * Kablo ağırlıklarının baralara binmediği kontrol edilir.
 * Pano içi kablolamalarının düzgün olduğu kontrol edilir. Sarkan kablo olmadığı kontrol edilir.
 * Kullanılmayan kablo girişleri ve rakarlarının kapatıldığı kontrol edilir.
 * Kabloların renk kodlarına uygun şekilde bağlandığı kontrol edilir.
 * Tüm kabloların baş ve son noktaları ile birlikte yerlerinde etiketlendiği kontrol edilir.

 Baralar:

 * Baraların bağlantı noktalarında eksik civata ve somun olup olmadığı kontrol edilir.
 * Tüm ekipman bağlantılarının üretici firmanın önerdiği değerlerde torklandığı kontrol edilir.
 Torklanan ekipmanların boya ile işaretlendiği kontrol edilir.


 Topraklama:

 * Tüm koruma iletkenlerinin topraklama barasına uygun bir şekilde bağlandığı kontrol edilir.
 * Topraklama barasının pano içinde devamlılığı kontrol edilir.
 * Üzerinde canlı elektrik bulunan tüm kısımların temasa karşı korumalarının yapıldığı kontrol edilir.
 * Elektrikli kısımların gövdeden izolasyonu sağlandığı kontrol edilir.
 * Pano karkasının ve pano kapaklarının topraklandığı kontrol edilir.



 Fonksiyon Testleri:

 * Faz sıralaması kontrol edilir.
 * Tüm RCD'lerin fonksiyon testleri yapılır.  ( Bu test'de  kabloların fazlar arası süreklilik ölçümleri yapılır, kaçak akım süreleri, kaçak akım değerleri , izolasyon direnç değer ölçümleri yapılmaktadır. )


25 Mart 2017 Cumartesi

Pano Kablo Girişi Renk Sırası



KABLO RENKLERİ


  Elektrik panolarında, giriş şalterine giren kablolar "L1,L2,L3" (Kahve, Siyah, Gri) olması gerekmektedir. Deneyimlerimden, bu uygulamanın günümüzde yanlış yapıldığını gördüm. Bu nedenle aşağıdaki resmi paylaşmak istedim.





 Saygılarımla
 Mustafa




22 Mart 2017 Çarşamba

Acil Aydınlatma





   Bu yazımda acil aydınlatma sisteminden bahsedeğim.


  Yazının devamı yakında

SUB-DB Panosu




                                                                       SUB-DB PANOSU


  Bu yazımda, SUB-DB  Sayaç panosundan bahsetmeye çalışacağım.

    Sayaç panaosu dairelerin, dükyanların v.b yerlerin kaç  Kw elektrik tüketim harcadıklarını kayıt altına almak için tasarlanmış sistemlerdir.
    Çok katlı apartman daire sistemlerinde sayaçlar ile merkezi otomasyon sistemi arasında haberleşmeyi sağlayan seri port cihazları kullanılmaktadır. Seri port cihazı ile ana merkez arasında ki haberleşme sayesinde, tüm sayaçların tek bir merkezden kontrol edilebilme olanağı sağlanmaktadır.




Resim 1 ( Sayaç Panosu )



     Sayaç panosunun testi şu şekilde yapılmaktadır:

       Ön Kontrol Aşamasında:

        Pano ile ilgili:


  * Tüm ekipmanların proje çizimine göre uygunluğu kontrol edilir.
  * Tüm ekipman etiketleri güncel tek hat ile karşılaştırılarak kontrol edilir.
  * Pano fabrika test raporları kontrol edilir.
  * Tehlike sembolü, işletme bakım talimatı ve pano tek hat şemasının olması gerekmektedir.

  Diğer maddelere " Elektrik Panoları - Genel Kontrol Listesi " dosyasından bakabilirsiniz.

      Devreye Alma Aşamasında:

       * Ana şalter 3 sefer  on/off yapılır.
       * Tüm kaçak akım sigortaları, trip yapılarak "sigorta üzerinde belirtilen RCD" test süresini geçip geçmediği tespit edilir.
      *  Kaçak akım sigortasını kapatarak, pano üzerinde belirtilen doğru dairenin elektriğinin kesilip kesilmediği kontrol edilir.
      *  Sinyal lambalarının doğru çalışıp çalışmadığı kontrol edilir.

    Diğer maddelere " Elektrik Panoları - Genel Kontrol Listesi " dosyasından bakabilirsiniz.


   Kablo Testi:

   Panoya bağlı kabloları ve cihazların:

1) Kablo süreklilik testi yapılır.  L1-L2  ; L1-L3 ; L1-N ; L-E   arasında
2)  İzolasyon direnci ölçülür: L1-L2 ; L1-L3 ; L2-L3 ; L1-N ; L2-N ; L1-G ; L2-E ; L3-E ; N-E
3) Prospective Kaçak akımı
    Faz sırası
    Polarite
    Toprak kaçak empedansı
    RCD  (1/2t) ( 1t) ve (5t) 'de ölçülür.


     Bu sistemde bulunan genel cihaz listesi şu şekildedir:

    Akılda kalıcı olması nedeniyle saha ve autocad çizimlerini birlikte sunmaya çalışacağım:

      1) Ana Giriş Şalteri:



2) Parafudur ve parafudur sigortası:




3) Sinyal Lambası ve sigortası :

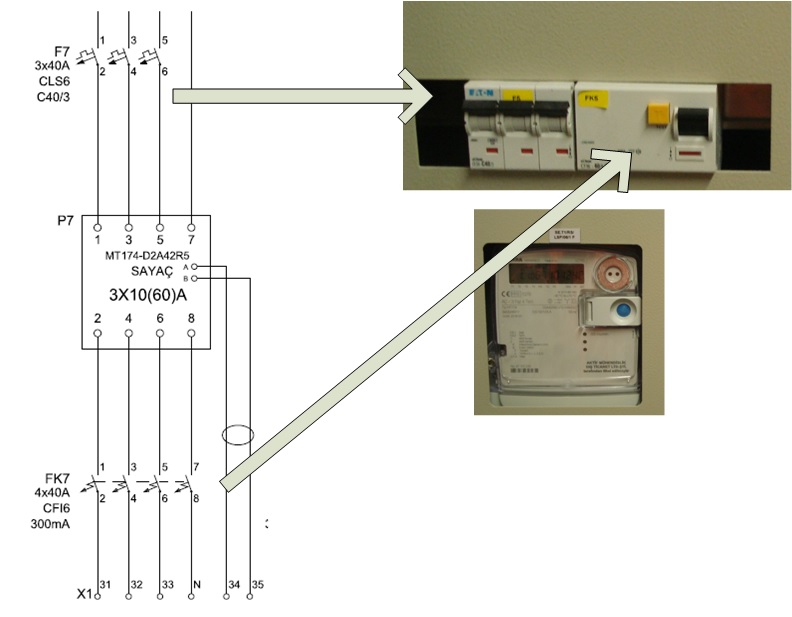

4) Daire Sayacı :



5) Sayaç sigortası , sayaç ve Faz koruma rölesi( kaçak akım koruma) :



6) Linyeler:   X1 klemensindeki 31,32 ve 33 numaralı klemensler sayaca bağlanmıştır. Mavi kablo sayaca giden Nötr kablo dur. Sarı-yeşil olan ise toprak kablosudur.



7) Sayaçlar arasında haberleşmeyi sağlayan seri port cihaz:



8) Busbar Çıkış Kutusu:

  Bu sistemde sayaç panoları, enerjisini Busbar çıkış kutusundan almaktadır:


9) Kapak'ta koruma topraklaması ve cihazlarda işletme topraklaması olması gerekmektedir.

     Bu sistemin, kuvvet(kolon) şemasında gösterimi şu şekildedir:

     Koyu Yeşil 2000A'lik Busbar'dan çıkış alınmıştır.





 Busbar'lar bodrum katlardaki sırasıyla OG, Hücre, Trafo , kesici, MDP panolarından Busbar'a çıkış verilerek, tüm sisteme enerji dağıtımı sağlanmış olur.


  Sürçi Lisans Ettiysem Affola.
  Eklemek istediğiniz bilgiler olursa çok değerli katkılarınızı bekliyorum.



 Saygılar
 Mustafa Güven

 Linkler:

1) http://www.vitel.com.tr/moxa/endustriyel-seri-baglanti/nport-541054305450/  "Seri port cihazı"
