LSP PANOLARI
Bu yazımda LSP panolarından bahsetmeye çalışacağım. LSP panoları bina, avm, rezidans v.b yerlerdeki ortak mahallerin iç ve dış aydınlatmalarını kontrol eden sistemlerdir.
Büyük çaplı projelerde, dizayn olarak genellikle bir pano ile 3 kat kontrol edilmektedir. Büyük çaplı avm, carpark gibi yerler için ise, projenin büyüklüğüne göre yaklaşık 10-15 pano ile belirli zone'lara ayrılarak kontrol yapılmaktadır.
LSP panolarının test ve devreye alma aşamasında, ön kontrol aşaması için " Elektrik Panoları- Genel Kontrol Listesi " yazısındaki maddeler kontrol edilir.
LSP panolarının devreye alma aşamasında yapılması gerekli olanlar:
1) Sinyal lambalarının sırası ile, doğru sigortalara bağlandığı kontrol edilir. ( L1,L2,L3)
2) Pano faz sıralaması kontrol edilir. ( L1,L2,L3) . Bunun kontrolü için Fluke Cihazı veya faz sırası ölçen bir cihazının olması gerekmektedir.
3) Pano kablo giriş renginin, standartlara uygun olması gerekmektedir.
4) Kaçak akım sigortalarının çalıştığı kontrol edilir.
5) Akıllı bina sistemleri için, " Varlık sensörü kullanılan sistemlerde, KNX modülünün çalıştığı kontrol edilir. "
6) Kablo kısa devre testi, kablo izolasyon testi, kablo süreklilik testi yapılır.
7) Kaçak akım sigortasının RCD testi yapılarak, (30mA) kaçak olduğu zaman istenilen sürede geçip geçmediği kontrol edilir.
8) Pano işletme topraklaması ve pano koruma topraklamasının olup olmadığı kontrol edilir.
Bu testler tamamlandıktan sonra;
9) Pano'nun beslediği bölgedeki aydınlatma projesinden "Linye" testi yapılır. Linye testinin sağlıklı bir şekilde yapılabilmesi için:
9.1) Pano güncel tek hattının olması gerekmektedir.
9.2) Pano içi, cihaz etiketlerinin güncel tek hat ile uygun olması gerekmektedir.
9.3) Pano tek hattında belirtilen linye numaları ile, sahada mevcut aydınlatma cizimindeki linye numalarının aynı olması gerekmektedir.
9.4) LSP aydınlatma panolarında UPS bağlantısı bulunmaktadır. Bunun nedeni, enerji kesintileri olduğu zaman, acil kitli armatürlere enerji sağlanması gerekmektedir. LSP panosu test edilirken, Ana şalter kapatılarak, acil kitli armatürlerin devreye girip girmediği test edilir.
9.5) LSP panolarında aydınlatma dışında priz linyeleride bulunmaktadır. Priz testi için, panoya bağlı kat planı projesi ve pano tek hattı incelenerek doğru linyelerin bağlantısı kontrol edilir.
9.6) Priz linyeleri ile aydınlatma linyelerinin kontrolü için. Sahada bulunan prizler kısa devre yaptırılarak, doğru sigortaların atıp atmadığı kontrol edilmesi gerekmektedir.
9.7) Bazı sistemlerde LSP'ya bağlı UPS çıkışından, SMATV(uydu kanalları), yüksek binalar için kuş kovucu, CCTV( kamera sistemi) bağlantısıda ayrıca bulunmaktadır.)
Bu sistemde bulunan genel cihaz listesi şu şekildedir:
1) Pano Genel Görünümü:

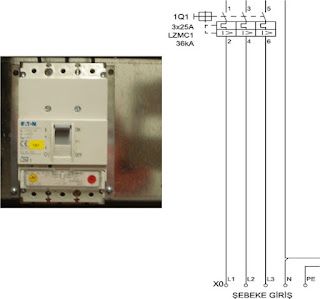

2) Ana Giriş Şalteri:
3) Kablo Dağıtım Ünitesi:
4) Sinyal Lambaları:
5) Ana şebeke, kumanda sigortası ve ups için parafudur:
6) Faz koruma rölesi ve sigortalar:

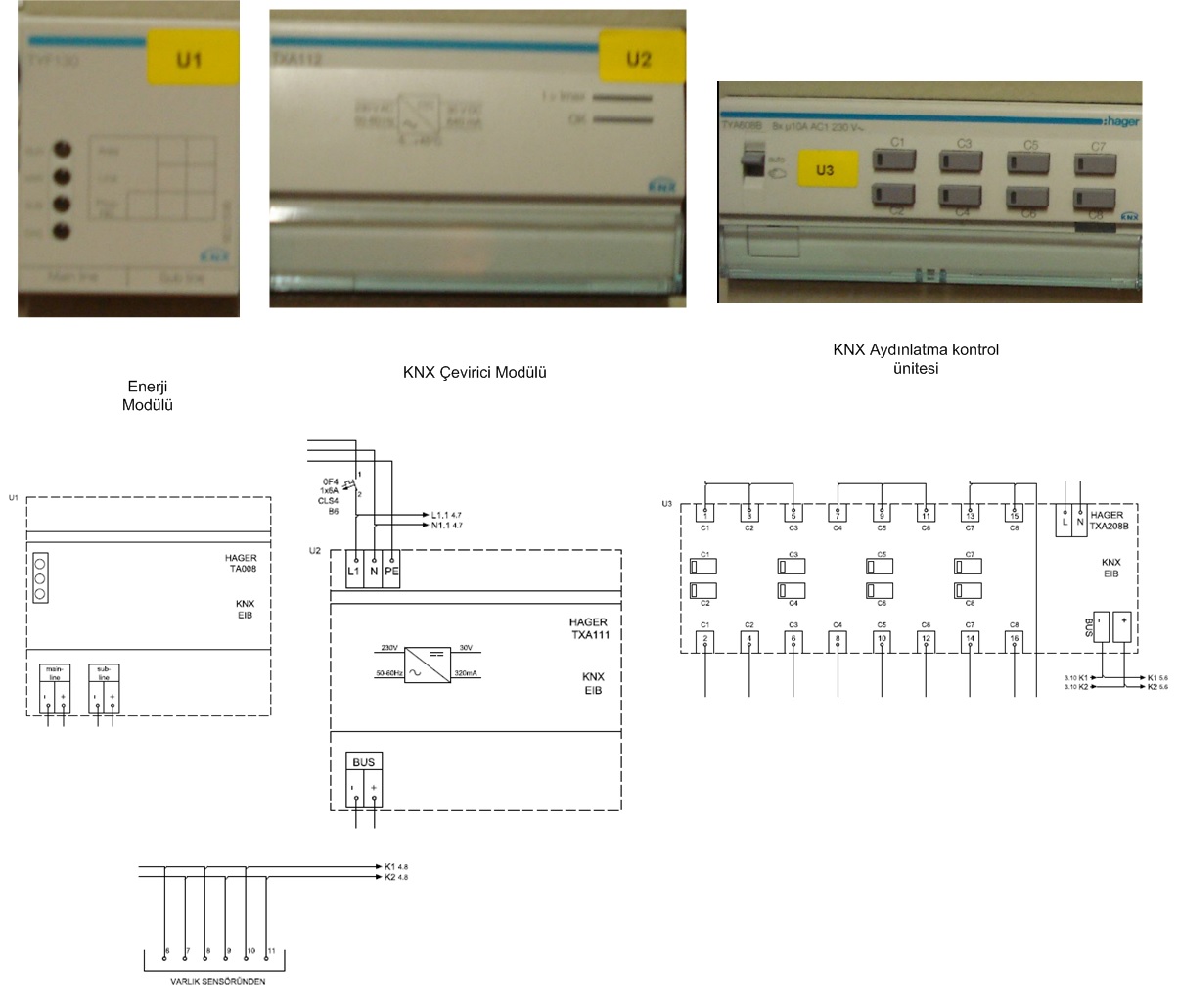

7) KNX modülü:
7.1) KNX Enerji Modülü ve varlık sensörü bağlantısı
7.2) KNX 230 v> 30v çevirici
7.3) KNX linye kontrol ünitesi
8) UPS besleme bölmesinde: Ana sigorta, parafudur, acil aydınlatma kit sigortaları, sistemin değişkenliğine göre " smatv, cctv sigortaları " bulunmaktadır. UPS kısmında KNX modülü bulunmaz.
9) Linyeler:
Tek hat üzerinden, sigortaların doğru linyelere bağlantısının yapılıp yapılmadığı, yedek linyelerin kullanılıp kullanılmadığı kontrol edilir.
10) Nötr ve toprak kabloları:
Nötr kablolarının ve toprak kablolarının baraya uygun bir şekilde monte edildiği kontrol edilir.
Bu sistemin kolon şeması şu şekildedir:
LSP Panosu Linye Testi:
Sürçi Lisans Ettiysem Affola.
Eklemek istediğiniz bilgiler olursa çok değerli katkılarınızı bekliyorum.
Saygılar
Mustafa
Referanslar:
1) http://www.irtugroup.com.tr/tr/kategori/dagitim-unitesi/100a-dagitim-unitesi/
